في عالم الآلات الدقيقة، تعد ماكينات قطع الماس CNC أدوات أساسية، خاصة في صناعات مثل معالجة الزجاج. باعتباري موردًا متمرسًا لقواطع الطحن الماسية CNC، فإنني أدرك الدور الحاسم الذي يلعبه تحسين مسار القطع في تحسين كفاءة المعالجة، وتقليل تآكل الأدوات، وتحسين جودة المنتج النهائي. في منشور المدونة هذا، سأشارك بعض النصائح العملية حول كيفية تحسين مسار القطع لقاطع الطحن الماسي CNC.
فهم أساسيات تحسين مسار القطع
يشير مسار القطع إلى المسار الذي تتبعه آلة قطع الطحن الماسية CNC أثناء عملية التصنيع. يتضمن تحسين هذا المسار إيجاد الطريقة الأكثر كفاءة وفعالية لتحريك القاطع عبر قطعة العمل لتحقيق الشكل واللمسة النهائية المطلوبة. تتطلب هذه العملية توازنًا بين عوامل مختلفة، بما في ذلك وقت المعالجة وعمر الأداة وجودة السطح النهائي.
أحد الأهداف الأساسية لتحسين مسار القطع هو تقليل وقت عدم القطع. يشمل وقت عدم القطع الوقت الذي يقضيه في الحركات السريعة للأداة، والتراجع، وتحديد المواقع. ومن خلال تقليل هذا الوقت، يمكننا زيادة كفاءة المعالجة الإجمالية بشكل كبير. جانب آخر مهم هو التأكد من أن القاطع يواجه حملًا ثابتًا ومناسبًا طوال عملية القطع. وهذا يساعد على إطالة عمر الأداة وتحسين تشطيب سطح قطعة العمل.
العوامل المؤثرة على مسار القطع
مادة الشغل والهندسة
تتميز مواد قطع العمل المختلفة بخصائص مختلفة، مثل الصلابة والمتانة والهشاشة. على سبيل المثال، عند معالجة الزجاج باستخدام أقاطعة الطحن الماسية لـ Bottero CNC، يجب التحكم في القاطع بعناية لتجنب التقطيع أو التشقق. تلعب هندسة قطعة العمل أيضًا دورًا حاسمًا. قد تتطلب الأشكال المعقدة مسارات قطع أكثر تعقيدًا لضمان المعالجة الدقيقة.
خصائص الأداة
إن تصميم ومواصفات قاطع الطحن الماسي CNC، مثل عدد المزامير وقطر القاطع وهندسة الحافة، لها تأثير مباشر على مسار القطع. قد يكون القاطع الذي يحتوي على عدد أكبر من المزامير قادرًا على إزالة المواد بشكل أسرع ولكنه قد يتطلب أيضًا مسار قطع أكثر تحفظًا لمنع التحميل الزائد.
معلمات التصنيع
ترتبط المعلمات مثل سرعة القطع ومعدل التغذية وعمق القطع ارتباطًا وثيقًا بمسار القطع. على سبيل المثال، قد يتطلب معدل التغذية الأعلى مسار قطع أكثر استقرارًا للحفاظ على جودة القطع. يجب تعديل هذه المعلمات جنبًا إلى جنب مع تحسين مسار القطع لتحقيق أفضل النتائج.
نصائح عملية لتحسين مسار القطع
تبسيط تصميم المسار
يمكن أن تؤدي مسارات القطع المعقدة إلى زيادة وقت المعالجة وتجعل التحكم في القاطع أكثر صعوبة. حاول تبسيط المسار باستخدام الخطوط المستقيمة والأقواس قدر الإمكان. على سبيل المثال، عند طحن شكل دائري، استخدم مسار استكمال دائري بدلاً من سلسلة من المقاطع الصغيرة ذات الخطوط المستقيمة. وهذا لا يقلل من تعقيد البرمجة فحسب، بل يعمل أيضًا على تحسين كفاءة القطع.
استخدام استراتيجيات التصنيع عالية السرعة
يمكن لاستراتيجيات المعالجة عالية السرعة أن تقلل بشكل كبير من وقت المعالجة. إحدى هذه الإستراتيجيات هي الطحن المدروي، والذي يستخدم حركة دائرية لمتابعة مسار القطع. تعمل عملية الطحن التروكويدية على توزيع حمل القطع بالتساوي على طول حافة القاطع، مما يقلل من خطر كسر الأداة ويحسن تشطيب السطح. كما أنها تسمح بمعدل تغذية أعلى وسرعة قطع، مما يؤدي إلى إزالة أسرع للمواد.
تقليل عمليات التراجع عن الأداة
تضيف عمليات تراجع الأداة إلى وقت عدم القطع ويمكن أن تسبب قطعًا غير متساوٍ في قطعة العمل. حاول، كلما أمكن، إبقاء القاطع على اتصال بقطعة العمل أثناء عملية المعالجة. ويمكن تحقيق ذلك باستخدام تقنيات مثل الطحن الغاطس أو الاستيفاء الحلزوني لنقاط الدخول والخروج، بدلاً من سحب الأداة بالكامل.
المشاركة الأمثل للأداة
يعد الحفاظ على المشاركة المثالية للأداة أمرًا بالغ الأهمية لكل من عمر الأداة وجودة المعالجة. يجب أن يتم تعشيق الأداة بقطعة العمل بزاوية وعمق مناسبين. على سبيل المثال، عند استخدام أالموضوع شانك الزجاج الماس مثقاببالنسبة لحفر الزجاج، يجب أن يدخل المثقاب المادة بزاوية مناسبة لتجنب التقطيع. يمكن أن يساعدك استخدام برامج المحاكاة في تصور تفاعل الأداة وإجراء التعديلات على مسار القطع وفقًا لذلك.
الاستفادة من برامج CAD/CAM
يعد برنامج CAD/CAM أداة لا غنى عنها لتحسين مسار القطع. تسمح لك حزم البرامج هذه بإنشاء نماذج ثلاثية الأبعاد مفصلة لقطعة العمل وإنشاء مسارات قطع محسنة تلقائيًا. يمكنك أيضًا محاكاة عملية التصنيع لتصور حركة القاطع والتحقق من الاصطدامات وتحليل قوى القطع.
توفر معظم برامج CAD/CAM مجموعة من استراتيجيات القطع، مثل التخشين والتشطيب وتحديد الخطوط. ومن خلال تحديد الإستراتيجية المناسبة لمشروعك، يمكنك التأكد من تحسين مسار القطع من حيث الكفاءة والجودة. بالإضافة إلى ذلك، يمكن للبرنامج إنشاء كود G دقيق، والذي يستخدم للتحكم في ماكينة CNC.
دراسة الحالة: تصنيع الزجاج

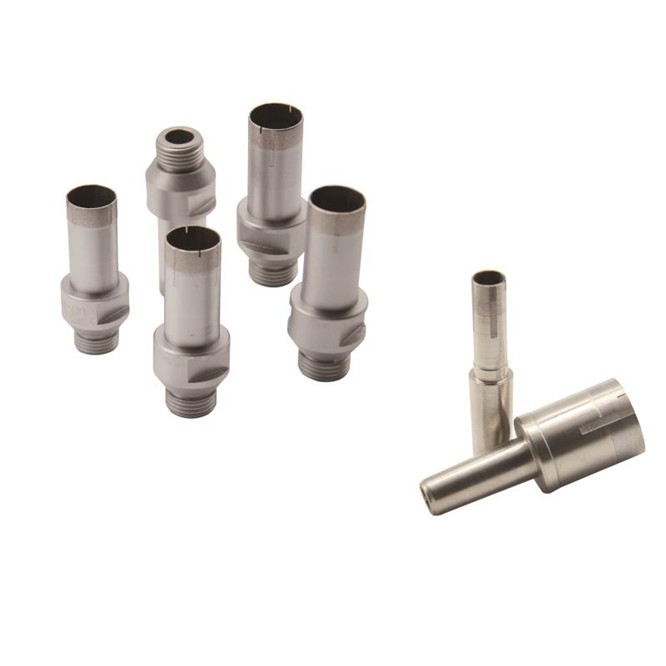

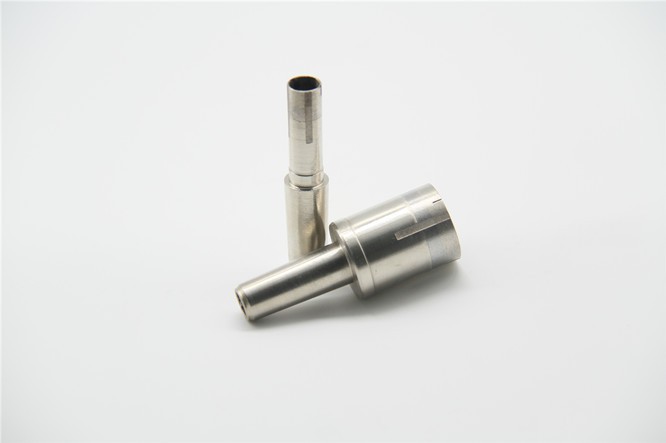

دعونا نلقي نظرة على مثال حقيقي لتحسين مسار القطع في تصنيع الزجاج. في مصنع لتصنيع الزجاج، كانوا يستخدمونالماس الحفر الأساسية للزجاجلحفر ثقوب في الألواح الزجاجية الكبيرة. كان مسار القطع الأولي عبارة عن نمط حفر بسيط بخط مستقيم، مما أدى إلى أوقات تشغيل طويلة وكسر متكرر للأداة.
وبعد تحليل الوضع، قرر المهندسون اعتماد مسار الحفر الحلزوني. يسمح هذا المسار لقمة الحفر باختراق الزجاج تدريجيًا، مما يقلل من قوة التأثير ويمنع التقطيع. كما قاموا أيضًا بتحسين معدل التغذية وسرعة القطع استنادًا إلى خصائص الزجاج وريشة الحفر. ونتيجة لذلك، تم تقليل وقت المعالجة بنسبة 30%، وتم تمديد عمر الأداة بنسبة 50%.
خاتمة
يعد تحسين مسار القطع لقاطع الطحن الماسي CNC عملية معقدة ولكنها أساسية. من خلال فهم العوامل التي تؤثر على مسار القطع، وتنفيذ نصائح التحسين العملية، والاستفادة من قوة برنامج CAD/CAM، يمكنك تحسين كفاءة وجودة عمليات المعالجة لديك بشكل كبير.
إذا كنت مهتمًا بآلات القطع الماسية عالية الجودة CNC أو كنت بحاجة إلى مزيد من المعلومات حول تحسين مسار القطع، فنحن هنا لمساعدتك. سواء كنت ورشة عمل صغيرة الحجم أو مصنع تصنيع واسع النطاق، يمكن لفريق الخبراء لدينا أن يوفر لك حلولًا مخصصة لتلبية احتياجاتك الخاصة. لا تتردد في التواصل معنا للحصول على مزيد من التفاصيل وبدء مناقشة الشراء. ونحن نتطلع إلى العمل معكم لتعزيز قدرات التصنيع الخاصة بك.
مراجع
- كالباكجيان، إس، وشميد، إس آر (2006). هندسة التصنيع والتكنولوجيا. بيرسون برنتيس هول.
- شو، ماك (2005). مبادئ قطع المعادن. مطبعة جامعة أكسفورد.
- دورنفيلد، دي إيه، مين، إس، وتاكيوتشي، واي. (2008). دليل الآلات مع عجلات الطحن. الصحافة اتفاقية حقوق الطفل.
